Трансформатор ТС-90

Трансформаторы питания малой мощности типа ТС-90 применяются в устройствах электропитания телевизионных приемников черно-белого изображения модели УПИТ-61-11. Для разных марок телевизоров промышленностью изготавливаются трансформаторы унифицированного ряда: ТС-90-1, ТС-90-2, ТС-90-3 и ТС-90-4. Основные габаритные и присоеденительные размеры всех трансформаторов типа ТС-90 одинаковы и взаимозаменяемы при учете следующих особенностей. Трансформаторы типономиналов ТС-90-1 и ТС-90-2 рассчитаны на подключение только к сети переменного тока напряжением 220 В с частотой 50 Гц. Первичная обмотка трансформаторов расположена на двух катушках, не имеет отводов и включается в цепь при их последовательном соединении. Эти трансформаторы имеют восемь вторичных обмоток, параллельное и последовательное соединение которых определяется общей схемой питания телевизоров. Трансформаторы типономиналов ТС-90-3 и ТС-90-2 имеют меньшее число вторичных обмоток. При номинальном напряжении сети 220 В трансформаторы ТС-90-1 и ТС-90-4, а также трансформаторы ТС-90-2 и ТС-90-3 взаимозаменяемы. Вместо ТС-90-2 и ТС-90-3 могут быть использованы трансформаторы ТС-90-1 или ТС-90-4.

Общий вид, габаритные и установочные размеры трансформаторов питания типа ТС-90 показаны на рис.1. Трансформаторы изготавливают на ленточных П-образных магнитопроводах стержневой конструкции. Конструкция трансформаторов и технология их изготовления позволяет использовать их при различных внешних климатических и механических факторах, и в первую очередь повышенной относительной влажности при повышенной температуре и температуре окружающей среды, а также температуре перегрева обмоток трансфомартора ТС-90.

Размеры трансформатора ТС-90

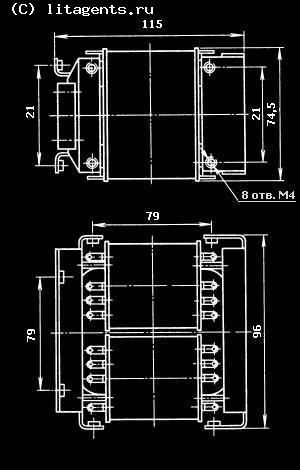

Рис.1. Размеры трансформатора типа ТС-90

Обмотки трансформаторов типа ТС-90 равномерно расположены на двух катушках, при асимметрии, не превышающей 3%, обеспечивают свободный к монтажным лепесткам выводов и имеют большую поверхность охлаждения и теплоотдачу.

Электрические параметры трансформаторов типа ТС-90 приведены в табл. 1-4, намоточные данные двухкатушечных стержневых трансформаторов типа ТС-90 - в табл. 5-8.

Первичная обмотка
Выводы обмотокНапряжение, ВТок, А
1 - 2 - 2' - 1'2200,48
Вторичная обмотка
Выводы обмотокНапряжение, ВТок, А
4 - 4'61,50,06
5 - 5'331,8
6 - 6'6,30,3
7 - 7'220,88
Таб.1. Электрические параметры трансформаторов ТС-90-1
Первичная обмотка
Выводы обмотокНапряжение, ВТок, А
1 - 2 - 2' - 1'2200,48
Вторичная обмотка
Выводы обмотокНапряжение, ВТок, А
5 - 5'34,61,8
6 - 6'6,30,3
7 - 7'190,88
Таб.2. Электрические параметры трансформаторов ТС-90-2
Первичная обмотка
Выводы обмотокНапряжение, ВТок, А
1 - 2 - 2' - 1'2200,48
1 - 3 - 2' - 1'2370,45
Вторичная обмотка
Выводы обмотокНапряжение, ВТок, А
5 - 5'34,61,8
6 - 6'6,30,3
7 - 7'190,88
Таб.3. Электрические параметры трансформаторов ТС-90-3
Первичная обмотка
Выводы обмотокНапряжение, ВТок, А
1 - 2 - 2' - 1'2200,48
1 - 3 - 2' - 1'2370,45
Вторичная обмотка
Выводы обмотокНапряжение, ВТок, А
4 - 4'61,50,06
5 - 5'36,61,8
6 - 6'6,30,3
7 - 7'220,88
Таб.4. Электрические параметры трансформаторов ТС-90-4
Выводы обмотокЧисло витковМарка и диаметр проводаСопротивление, Ом
1 - 2483ПЭВ-1 0,519,2
1' - 2'483ПЭВ-1 0,519,2
4 - 8145ПЭВ-1 0,277
4' - 8'145ПЭВ-1 0,277
5 - 980ПЭВ-1 1,120,4
5' - 9'80ПЭВ-1 1,120,4
6 - 1016ПЭВ-1 0,590,3
6' - 10'16ПЭВ-1 0,590,3
7 - 1149ПЭВ-1 0,590,9
7' - 11'49ПЭВ-1 0,590,9
Таб.5. Намоточные данные трансформаторов ТС-90-1
Выводы обмотокЧисло витковМарка и диаметр проводаСопротивление, Ом
1 - 2483ПЭВ-1 0,519,2
1' - 2'483ПЭВ-1 0,519,2
5 - 980ПЭВ-1 1,120,4
5' - 9'80ПЭВ-1 1,120,4
6 - 1016ПЭВ-1 0,590,3
6' - 10'16ПЭВ-1 0,590,3
7 - 1149ПЭВ-1 0,590,9
7' - 11'49ПЭВ-1 0,590,9
Таб.6. Намоточные данные трансформаторов ТС-90-2
Выводы обмотокЧисло витковМарка и диаметр проводаСопротивление, Ом
1 - 2483ПЭВ-1 0,519,2
1' - 2'483ПЭВ-1 0,519,2
2 - 377ПЭВ-1 0,511,6
2' - 3'77ПЭВ-1 0,511,6
5 - 980ПЭВ-1 1,120,4
5' - 9'80ПЭВ-1 1,120,4
6 - 1016ПЭВ-1 0,590,3
6' - 10'16ПЭВ-1 0,590,3
7 - 1149ПЭВ-1 0,590,9
7' - 11'49ПЭВ-1 0,590,9
Таб.7. Намоточные данные трансформаторов ТС-90-3
Выводы обмотокЧисло витковМарка и диаметр проводаСопротивление, Ом
1 - 2483ПЭВ-1 0,519,2
1' - 2'483ПЭВ-1 0,519,2
2 - 377ПЭВ-1 0,511,6
2' - 3'77ПЭВ-1 0,511,6
4 - 8145ПЭВ-1 0,277
4' - 8'145ПЭВ-1 0,277
5 - 980ПЭВ-1 1,120,4
5' - 9'80ПЭВ-1 1,120,4
6 - 1016ПЭВ-1 0,590,3
6' - 10'16ПЭВ-1 0,590,3
Таб.8. Намоточные данные трансформаторов ТС-90-4

Электрические принципиальные схемы трансформаторов типономиналов ТС-90-1 - ТС-90-4 показаны на рис.2-5.

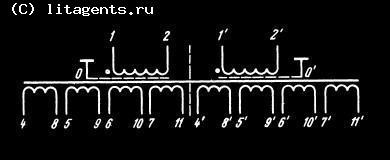

Электрическая принципиальная схема трансформатора ТС-90-1
Рис.2. Электрическая принципиальная схема трансформатора ТС-90-1

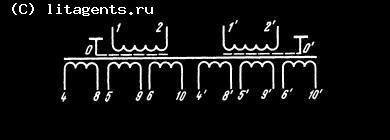

Электрическая принципиальная схема трансформатора ТС-90-2
Рис.3. Электрическая принципиальная схема трансформатора ТС-90-2

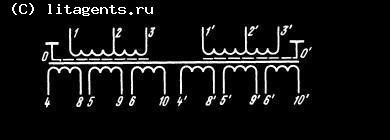

Электрическая принципиальная схема трансформатора ТС-90-3
Рис.4. Электрическая принципиальная схема трансформатора ТС-90-3

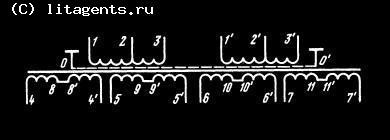

Электрическая принципиальная схема трансформатора ТС-90-4
Рис.5. Электрическая принципиальная схема трансформатора ТС-90-4
