Трансформатор ТС-180

Трансформаторы питания типономиналов ТС-180, ТС-180-2, ТС-180-2В и ТС-180-4 применяют в устройствах электропитания унифицированных телевизионных приемников моделей УНТ-47, УНТ-49, УЛПТ-61-11, УЛПТ-67-1 и некоторых других моделей черно-белого изображения.

Принципиальная схема трансформатора ТС-270, ТСА-270

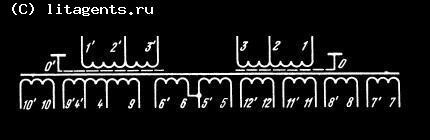

Рис.1. Принципиальная схема трансформатора типа ТС-180

Трансформаторы типа ТС-180 изготавливают на стержневых магнитопроводах типа ПЛ21х45. Основные конструктивные размеры, габаритные и установочные размеры трансформаторов типономиналов ТС-180, ТС-180-2, ТС-180-2В, ТС-180-4 одинаковы. По электрическим параметрам трансформаторы также взаимозаменяемы. Трансформаторы типа ТС-180 рассчитаны на подключение к сети переменного тока напряжением 127 и 220 В. Остальные типоразмеры трансформаторов могут быть подключены к сети напряжением 110, 127, 220 и 237 В. Номинальная выходная мощность трансформаторов 180 Вт.

Трансформаторы изготовлены из электротехнической стали марки 3311. Толщина применяемой ленты 0,35 мм.

Трансформаторы типа ТС-180 устанавливают на металлическом шасси блока питания, крепят четырьмя винтами и заземляют.

Электрические параметры и намоточные данные обмоток трансформаторов типа ТС-180 приведены в таблицах ниже.

Первичная обмотка
Выводы обмотокНапряжение, ВТок, А
1 - 21101,75
1' - 2'1101,75
2 - 3171,75
2' - 3'171,75
Вторичная обмотка
Выводы обмотокНапряжение, ВТок, А
5 - 6630,5
5' - 6'630,5
7 - 8460,38
7' - 8'460,38
9 - 106,84,7
9' - 10'6,84,7
11 - 126,81,5
11' - 12'6,81,5
Таб.1. Электрические параметры трансформатора ТС-180
Выводы обмотокЧисло витковМарка и диаметр проводаСопротивление, Ом
1 - 2375ПЭЛ 0,82,3
2 - 358ПЭЛ 0,80,4
1' - 2'375ПЭЛ 0,82,3
2' - 3'58ПЭЛ 0,80,4
5 - 6226ПЭЛ 0,563,4
5' - 6'226ПЭЛ 0,563,4
7 - 8137ПЭЛ 0,453,4
7' - 8'137ПЭЛ 0,453,4
9 - 1023ПЭЛ 1,50,1
9' - 10'23ПЭЛ 1,50,1
11 - 1223ПЭЛ 0,690,4
11' - 12'23ПЭЛ 0,690,4
Таб.2. Намоточные данные трансформатора ТС-180

Сопротивление изоляции между обмотками, а также между обмотками и металлическими деталями трансформатора ТС-180 в нормальных климатических условиях не менее 50 МОм. Сопротивление изоляции обмоток при повышенных температуре и влажности снижается до 3 МОм. При этом изменение основных электрических параметров не превышает +/- 10%, измеренных до воздействия всех внешних факторов, указанных в условиях эксплуатации.
