Трансформатор ТС-20

Малогабаритные трансформаторы питания типа ТС-20-2 броневой конструкции предназначены для работы в устройствах электропитания телевизоров черно- белого изображения схемно-технического исполнения 2УПИТ-16-IV. Телевизоры этой модели являются переносными и могут использоваться в условиях автономного питания от специального блока питания и автомобильного аккумулятора. Трансформаторы типа ТС-20-2 рассчитаны на подключение к сети переменного тока напряжением 110, 127, 220 и 237 В с частотой 50 Гц. Номинальная мощность трансформатора равна 20 В•А. Выполнен трансформатор на магнитопроводе шихтованной конструкции из пластин электротехнической стали типа Ш16х32. Конструкция трансформатора открытого типа.

Конструкция трансформатора ТС-20-2 открытого варианта исполнения выдерживает без обрывов в обмотках и других повреждений, а также появления коррозии на металлических деталях многократное циклическое воздействие температур в пределах —20...+60°С и воздействие механических нагрузок.

Конструкция трансформатора типа ТС-20-2 разработана для установки на металлическом шасси телевизора без дополнительного крепления винтами. Пайка внешнего монтажа осуществляется без затекания флюса и припоя на защитное покрытие трансформатора. Длительность пайки к лепесткам трансформатора рекомендуется в пределах 5...8 с паяльником мощностью не более 100 В*А. К одному контактному лепестку подпаивается не более двух проводов, в том числе выводов подвесных деталей. Отгиб лепестков, перепайка лепестков более трех раз и повреждение изоляционного покрытия около лепестков в результате пайки не рекомендуются.

Принципиальная электрическая схема трансформатора питания ТС-20-2 показана на рис. 1. Наличие нескольких выводов первичной обмотки расширяет возможность подключения РЭА к промышленной сети переменного тока.

Электрическая схема трансформатора питания ТС-20-2
Рис.1. Электрическая схема трансформатора питания ТС-20-2

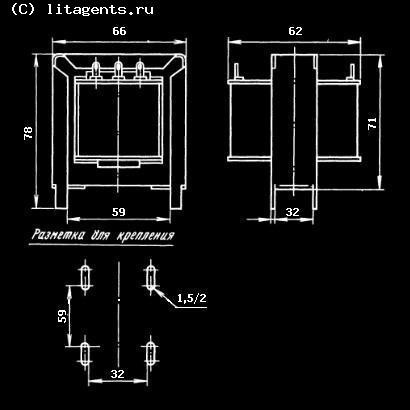

Общий вид, габаритные и установочные размеры трансформаторов питания типа ТС-20-2 показаны на рис.2

Размеры трансформатора ТС-20
Рис.2. Размеры трансформатора типа ТС-20

Электрические параметры трансформаторов типа ТС-20 приведены в табл. 1.

Первичная обмотка
Выводы обмотокНапряжение, ВТок, А
1 - 21100,18
1 - 31270,16
1 - 42200,09
1 - 52370,08
Вторичная обмотка
Выводы обмотокНапряжение, ВТок, А
6 - 715,21,3
Таб.1. Электрические параметры трансформаторов ТС-20

Намоточные данные трансформаторов типа ТС-20 приведены в табл. 2.

Выводы обмотокЧисло витковМарка и диаметр проводаСопротивление, Ом
1 - 2731ПЭВ-1 0,2335
2 - 362ПЭВ-1 0,233,2
3 - 4581ПЭВ-1 0,1641
5 - 6107ПЭВ-1 0,168
6 - 7101ПЭВ-1 0,531
Таб.2. Намоточные данные трансформаторов ТС-20
