Трансформатор ТС-14

Малогабаритные трансформаторы питания типа ТС—14-2 применяются в устройствах электропитания телевизоров черно-белого изображения марки "Шилялис-405Д". Трансформатор ТС-14-2 взаимозаменяем с трансформаторами, применяемыми в телевизорах марок "Шилялис-401Д" и "Шилялис-402Д". Трансформаторы изготавливаеют на магнитопроводах броневой конструкции типа УШ16х32. Электрическая схема трансформатора ТС-14 обеспечивает подключение телевизора к сети переменного тока напряжением 127 или 220 вольт с частотой 50 Гц.

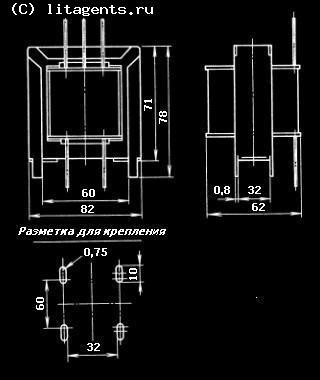

Общий вид, габаритные и установочные размеры трансформаторов питания типа ТС-14-1 показаны на рис.1

Напряжение сети питания через вилку питания, выключатель напряжения127 или 220 В через вилку питания, выключатель напряжения сети и сетевой предохранитель поступает на первичную обмотку трансформатора питания типа ТС-10-1. Со вторичной обмотки трансформатора пониженное напряжение подается на выпрямитель, собранный по мостовой схеме. Выпрямленное напряжение подается на соединитель для питания телевизора и для заряда блока аккумуляторов.

Электрические параметры трансформаторов типа ТС-14-1 приведены в табл. 1.

Конструкция трансформаторов типа ТС-14-2 выдерживает без обрывов в обмотках и других повреждений, а также появления следов коррозии на металлических деталях многократное циклическое воздействие температур в пределах +1 ... 45° С и воздействие механических нагрузок, при этом изменение основных электрических параметров трансформаторов не превышает +/-15% значений, измеренных до воздействия всех указанных внешних факторов.

Трансформаторы типа ТС-14-2 крепятся на шасси телевизора в блоке питания с помощью скобы, являющейся одновременно каркасом магнитопровода.

Сопротивление изоляции между обмотками, а также между обмотками и магнитопроводом в нормальных условиях не менее 2 МОм. Сопротивление изоляции трансформаторов типа ТС-14-2 при повышенной температуре и повышенной относительной влажности снижается до 1 МОм.
