Справочник по унифицированным трансформаторам ТН

Трансформатор ТН-42-127/220-50

Сердечник: ШЛ20х25
Мощность: 58 Вт
Ток первичной обмотки: 0,53/0,32 А
Масса: 1,45 кг

Выводы обмоток	Напряжение, В	Допустимый ток, А
7-8	6,3	1,4
9-10	6,3	2,6
11-12(13)	5(6,3)	2,6
14-15(16)	5(6,3)	2,6

Таб.1. Электрические параметры трансформатора ТН42

Трансформаторы ТН42 на 220 В выпускаются начиная с 1979 г., они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТН42 на 220 В такие же, как у соответствующих трансформаторов ТН42 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТН42 на 127/220 В составляют:

между выводами 1 и 1а, 4 и 4а - 3,2 В;
между выводами 1 и 1б, 4 и 4б - 6,3 В;
между выводами 1 и 2, 4 и 5 - 110 В;
между выводами 1 и 3, 4 и 6 - 127 В.

При использовании трансформаторов ТН42-127/220 на 127 В необходимо:

соединить выводы 1 и 4, а также 3 и 6;
подать напряжение 127 В на выводы 1 и 3.

При использовании трансформаторов ТН42-127/220 на 220 В необходимо:

соединить выводы 2 и 4;
подать напряжение 220 В на выводы 1 и 5.

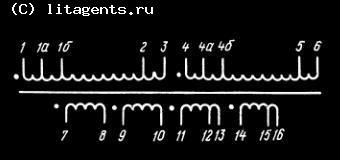

Рис1. Электрическая принципиальная схема накального трансформатора ТН42 на 50 Гц, 127/220 В

Рис2. Электрическая принципиальная схема накального трансформатора ТН42 на 50 Гц, 220 В

В трансформаторах ТН42 возможно параллельное согласное соединение вторичных обмоток для увеличения их нагрузочной способности.

Для получения выходных напряжений, больших чем 6,3 В, вторичные накальные обмотки можно соединять последователь в согласном включении. При последовательном согласном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимального допустимого.

Рис3. Конструкция накального трансформатора ТН42 на 50 Гц, 127/220 В
