Трансформатор ТН-23-127/220-50

  • Сердечник: ШЛ20х25
  • Мощность: 58 Вт
  • Ток первичной обмотки: 0,53/0,32 А
  • Масса: 1,45 кг
Выводы обмотокНапряжение, ВДопустимый ток, А
7-86,31,4
9-10(11)5(6,3)3,9
12-13(14)5(6,3)3,9
Таб.1. Электрические параметры трансформатора ТН23

Трансформаторы ТН23 на 220 В выпускаются начиная с 1979 г., они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТН23 на 220 В такие же, как у соответствующих трансформаторов ТН23 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТН23 на 127/220 В составляют:

  • между выводами 1 и 1а, 4 и 4а - 3,2 В;
  • между выводами 1 и 1б, 4 и 4б - 6,3 В;
  • между выводами 1 и 2, 4 и 5 - 110 В;
  • между выводами 1 и 3, 4 и 6 - 127 В.

При использовании трансформаторов ТН23-127/220 на 127 В необходимо:

  • соединить выводы 1 и 4, а также 3 и 6;
  • подать напряжение 127 В на выводы 1 и 3.

При использовании трансформаторов ТН23-127/220 на 220 В необходимо:

  • соединить выводы 2 и 4;
  • подать напряжение 220 В на выводы 1 и 5.

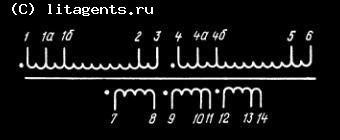

Электрическая принципиальная схема накального трансформатора ТН23
 Рис1. Электрическая принципиальная схема накального трансформатора ТН23 на 50 Гц, 127/220 В
Электрическая принципиальная схема накального трансформатора ТН23
 Рис2. Электрическая принципиальная схема накального трансформатора ТН23 на 50 Гц, 220 В

В трансформаторах ТН23 возможно параллельное согласное соединение вторичных обмоток для увеличения их нагрузочной способности.

Для получения выходных напряжений, больших чем 6,3 В, вторичные накальные обмотки можно соединять последователь в согласном включении. При последовательном согласном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимального допустимого.

Конструкция накального трансформатора ТН23
 Рис3. Конструкция накального трансформатора ТН23 на 50 Гц, 127/220 В
