Трансформатор ТАН-9-127/220-50

• Сердечник: ШЛ20х20
• Мощность: 36 Вт
• Ток первичной обмотки: 0,37/0,215 А
• Масса: 1,2 кг

Выводы обмоток Напряжение, В Допустимый ток, А 7-8 315 0,025 9-10 315 0,025 11-12 125 0,035 13-14 125 0,035 15-16 25 0,035 17-18 25 0,035 19-20(21) 5(6,3) 0,8 22-23(24) 5(6,3) 0,8

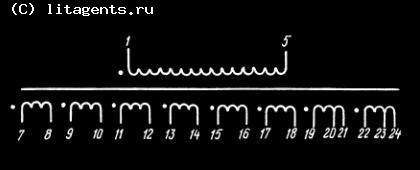

Трансформаторы ТAН9 на 220 В выпускаются начиная с 1979 г., они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

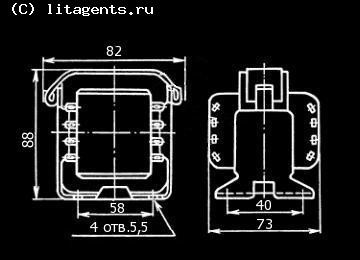

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТAН9 на 220 В такие же, как у соответствующих трансформаторов ТAН9 на 127/220 В.

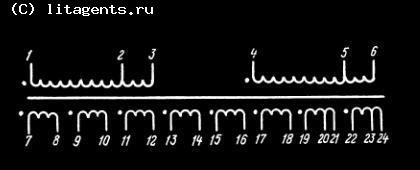

Напряжение на отводах первичных обмоток трансформаторов ТAН9 на 127/220 В:

При использовании трансформаторов ТAН9-127/220 на 127 В необходимо:

При использовании трансформаторов ТAН9-127/220 на 220 В необходимо:

В трансформаторах ТAН9 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.

Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.
