Трансформатор ТАН-70-127/220-50

• Сердечник: ПЛ16х32х80
• Мощность: 122 Вт
• Ток первичной обмотки: 1,14/0,66 А
• Масса: 2,45 кг

Выводы обмоток Напряжение, В Допустимый ток, А 7-8 56 0,3 16-17 56 0,3 9-10 40 0,47 18-19 40 0,47 11-12 16 0,47 20-21 16 0,47 13-14(15) 5(6,3) 2,8 22-23(24) 5(6,3) 2,8

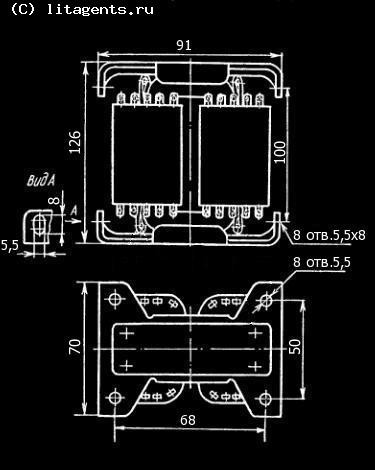

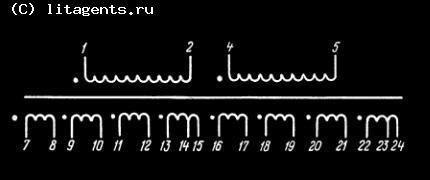

Трансформаторы ТAН70 на 220 В выпускаются начиная с 1979 г., они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТAН70 на 220 В такие же, как у соответствующих трансформаторов ТAН70 на 127/220 В.

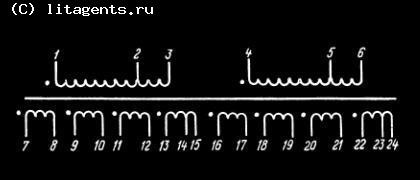

Напряжение на отводах первичных обмоток трансформаторов ТAН70 на 127/220 В:

При использовании трансформаторов ТAН70-127/220 на 127 В необходимо:

При использовании трансформаторов ТAН70-127/220 на 220 В необходимо:

В трансформаторах ТAН70 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.

Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.
