Трансформатор ТАН-131-127/220-50

• Сердечник: ПЛ20х40х100
• Мощность: 280 Вт
• Ток первичной обмотки: 2,5/1,45 А
• Масса: 4,75 кг

Выводы обмоток Напряжение, В Допустимый ток, А 7-8 250 0,21 16-17 250 0,21 9-10 224 0,215 18-19 224 0,215 11-12 26 0,215 20-21 26 0,215 13-14(15) 5(6,3) 5,0 22-23(24) 5(6,3) 5,0

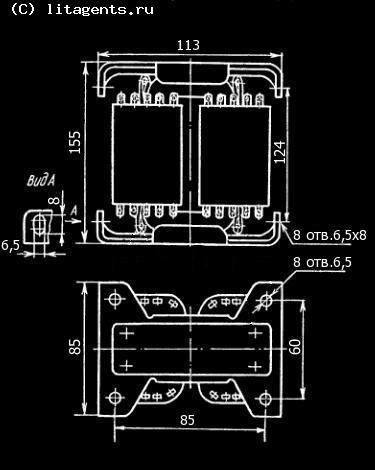

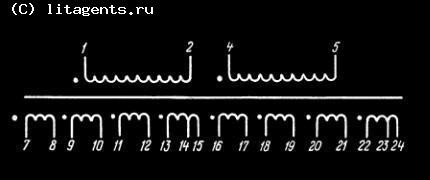

Трансформаторы ТAН131 на 220 В выпускаются начиная с 1979 г., они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТAН131 на 220 В такие же, как у соответствующих трансформаторов ТAН131 на 127/220 В.

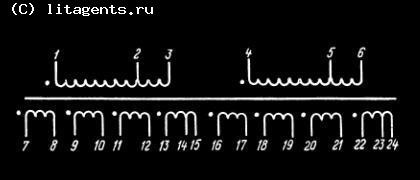

Напряжение на отводах первичных обмоток трансформаторов ТAН131 на 127/220 В:

При использовании трансформаторов ТAН131-127/220 на 127 В необходимо:

При использовании трансформаторов ТAН131-127/220 на 220 В необходимо:

В трансформаторах ТAН131 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.

Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.
