Трансформатор ТАН-40-127/220-50

  • Сердечник: ШЛ20х32
  • Мощность: 60 Вт
  • Ток первичной обмотки: 0,6/0,35 А
  • Масса: 1,7 кг
Выводы обмотокНапряжение, ВДопустимый ток, А
7-83550,029
9-103550,029
11-122000,043
13-142000,043
15-16250,043
17-18250,043
19-20(21)5(6,3)1,6
22-23(24)5(6,3)1,6
Таб.1. Электрические параметры трансформатора ТAН40

Трансформаторы ТAН40 на 220 В выпускаются начиная с 1979 г., они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТAН40 на 220 В такие же, как у соответствующих трансформаторов ТAН40 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТAН40 на 127/220 В:

  • между выводами 1 и 2, 4 и 5 - 110 В;
  • между выводами 2 и 3, 5 и 6 - 7 В.

При использовании трансформаторов ТAН40-127/220 на 127 В необходимо:

  • соединить выводы 1 и 4, 3 и 6, при этом первичные обмотки 1-3 и 4-6 соединяются параллельно;
  • подать напряжение 127 В на выводы 1 и 3 или 4 и 6.

При использовании трансформаторов ТAН40-127/220 на 220 В необходимо:

  • соединить выводы 2 и 4;
  • подать напряжение 220 В на выводы 1 и 5.

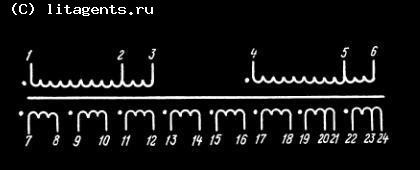

Электрическая принципиальная схема анодно-накального трансформатора ТAН40
 Рис1. Электрическая принципиальная схема анодно-накального трансформатора ТAН40 на 50 Гц, 127/220 В

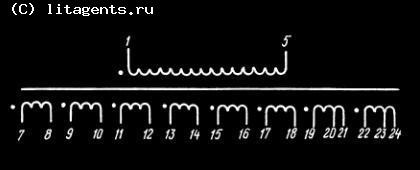

Электрическая принципиальная схема анодно-накального трансформатора ТAН40
 Рис2. Электрическая принципиальная схема анодно-накального трансформатора ТAН40 на 50 Гц, 220 В

В трансформаторах ТAН40 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.

Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.

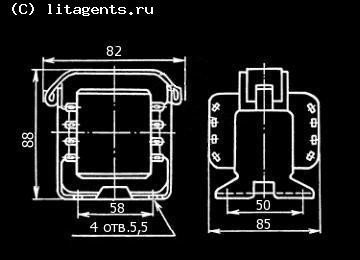

Конструкция анодно-накального трансформатора ТAН40
 Рис3. Конструкция анодно-накального трансформатора ТAН40 на 50 Гц, 127/220 В
