Трансформатор ТА-200-127/220-50

Выводы обмоток Напряжение, В Допустимый ток, А 11-12 80 0,38 17-18 80 0,38 13-14 56 0,56 19-20 56 0,56 15-16 14 0,56 21-22 14 0,56

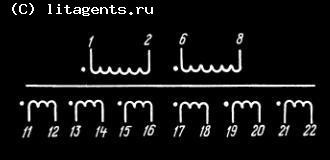

Трансформаторы ТA200 на 220 В выпускаются начиная с 1979 г., они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТA200 на 220 В такие же, как у соответствующих трансформаторов ТA200 на 127/220 В.

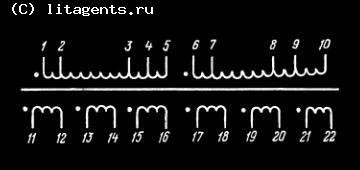

Напряжение на отводах первичных обмоток трансформаторов ТA200 на 127/220 В:

При использовании трансформаторов ТA200-127/220 на 127 В необходимо:

При использовании трансформаторов ТA200-127/220 на 220 В необходимо:

В трансформаторах ТA200 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное - повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.
