Дроссель Д52

  • Магнитопровод: ШЛ25 х 40
  • Индуктивность: 0,01 Гн
  • Номинальный ток: 12,5 А
  • Масса: 3200 г

Конструктивно дроссель Д52 состоит из магнитопровода, катушки, обоймы и устройства крепления. Катушка дросселя выполнена методом бескаркасной намотки и включает в себя гильзу, намоточный провод, ленту с лепестками для подпайки отводов намоточного провода и ленту изоляционную.

Конструкция дросселя Д52

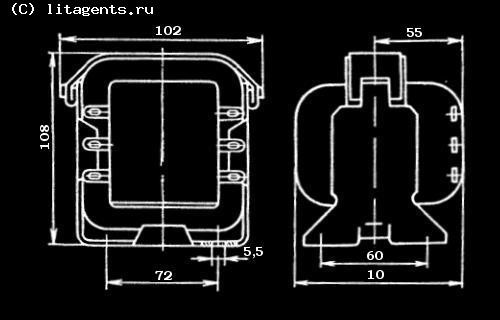

Рис1. Конструкция дросселя Д52
Электрическая схема дросселя Д52
Рис2. Схема электрическая дросселя Д52

Компенсационная и другие обмотки могут соединяться последовательно с основной, чтобы направления их намагничивающих сил совпадали (согласное соединение) или были направленно встречно (несогласное соединение). При согласном соединении индуктивность дросселя увеличивается, при несогласном - уменьшается. Обмотки дросселей могут соединяться также и параллельно. При этом индуктивность и сопротивление постоянному току обмоток пропорционально уменьшаются, а допустимый ток подмагничивания увеличивается.

Дроссель Д52 в исполнении Н (Д52Н) имеет две одинаковые симметричные обмотки, которые могут соединяться последовательно для получения максимальной индуктивности либо параллельно для увеличения рабочего тока. Дроссель Д52Н с двумя симметричными обмотками также может быть использован в дифференциальных схемах.

Электрическая схема дросселя Д52Н
Рис3. Схема электрическая дросселя Д52Н
